Abdichtungstechnik

Dichter Abschluss – Einfache Montage – Unser Lieferprogramm

Unser Lieferprogramm umfasst 5 bar geprüfte Durchführungen für die Einsatzgebiete Wände, Boden und Decke.

SEBflex® Beschichtete Fugenbleche

SEBflex® beschichtetes Fugenblech besteht aus beschichteten Einzelelementen. Bei nur 3 cm Betondeckung gewährleistet die Spezialbeschichtung eine Wasserundurchlässigkeit bis zu einer geprüften Wassersäule von 20 m. Sämtliche Arbeitsfugen, horizontal und vertikal, bei drückendem und nicht drückendem Wasser, können bis zu 20 m Wassersäule sicher und zuverlässig mit SEBflex® beschichtetes Fugenblech abgedichtet werden. SEBflex® beschichtetes Fugenblech ist resistent gegen sämtliche organische Abwässer und ist daher bestens für Kläranlagen, Fahrsilos und Stallanlagen geeignet. Nach der neuen WU-Richtlinie ist SEBflex® beschichtetes Fugenblech zum Einsatz in Bauwerken der Beanspruchungsklasse 1 und Nutzungsklasse A geprüft und zugelassen.

Einbauanleitung und Auszüge der WU-Richtlinie vom DAfstb sind zu beachten.

Mit dem neuen Zusatz SEBflex® „2.0“ versichern wir Ihnen, dass der so benannte SEBflex® Artikel auf 2 Bar von der MPA geprüft wurde!

Überzeugende Vorteile:

  • sicheres und schnelles Abdichten aller Arbeitsfugen ohne aufwendige Betonaufkantung
  • einfache und schnelle Montage der SEBflex® Elemente
  • kein Spezialwerkzeug erforderlich
  • wasserdicht bis 20 m Wassersäule
  • kein Anwärmen bis -5° C notwendig
  • sichere und einfache Verbindung der Einzelelemente und Kreuzungspunkte durch Zusammendrücken der SEBflex®Spezialbeschichtung
  • einfacher Anschluss an Dehnfugen- bzw. Arbeitsfugenbänder durch Spezialanschluss möglich
  • SEBflex® Abdichtungssystem für Planer von WU Bauwerken
  • 5 bar MPA geprüft

SEBflex® Beschichtete Fugenbleche

SEBflex® Beschichtete Fugenbleche Zubehör

SEBflex® Abschalelement

SEBflex®  Abschalelement (ABS) und Fugenbandkorb für die Abschalung von Arbeitsfugen in Sohlplatten, Wänden und Decken.

Die Profilierung der Abschalelemente erfüllt die Anforderungen der DIN 1045-1 an die Fugenart „verzahnt“. Die SEBflex®  Abschalelemente werden einbaufertig in den gewünschten Höhen von 80 mm bis 1500 mm, in der Standardlänge von 2400 mm geliefert.

Das Abschalblech hat eine rautenförmige Profilierung, die eine hervorragende Verbundwirkung mit dem Beton erzielt.

Überzeugende Vorteile:

  • Montagefertige Lieferung
  • Fuge „verzahnt“ nach DIN 1045-1
  • Typ F – Wasserdicht bis 5 bar AbP 2 bar mit Prüfbericht
  • Elementhöhe 150 mm
  • Standardlänge 2400 mm
  • Abmessung bis 2000 mm
  • SEBflex® ABS mit und ohne Abdichtungselemente

SEBflex® Abschalelement Raue Fuge

SEBflex® Abschalelement Verzahnte Fuge

SEBflex® Fugenbandkorb

SEBflex® Lochband

SEBflex®  Lochband ist geeignet zum Verspannen für die untere Ankerung von schmalen Streifen- oder breiten Blockfundamenten.

Unser Lochband ist kompatibel zu gebräuchlichen Schalungssystemen.

Die Profilierung der Abschalelemente erfüllt die Anforderungen der DIN 1045-1 an die Fugenart „verzahnt“. Die SEBflex®  Abschalelemente werden einbaufertig in den gewünschten Höhen von 80 mm bis 1500 mm, in der Standardlänge von 2400 mm geliefert.

Das Abschalblech hat eine rautenförmige Profilierung, die eine hervorragende Verbundwirkung mit dem Beton erzielt.

Überzeugende Vorteile:

  • Passend für jede Fundamentbreite – einfach benötigte Länge von der Rolle abschneiden
  • Kreuzende Verlegung möglich bei Blockfundamenten
  • Schmale Streifen können liegend als Fundamentschalung eingesetzt werden
  • Einsparung von Arbeitsraum durch das Wegfallen von Spannstäben
  • Vermeidung von Kollisionen der Schalung und Bewehrung sowie Einbauteilen durch die Verwendung des Lochbandspanners
Artikel-NummerArtikelAbmessungZugkraftLochgrößeLochungRollengröße
2L451550SEBflex® Lochband45×1,516 KN16/4 mm5 cm50 Meter
2L501825SEBflex® Lochband50×1,812 KN22mm5 cm25 Meter

SEBflex® Streckmetall

Abschalung

Überzeugende Vorteile:



  • Kostensparende und schnelle Abschalung der Arbeitsfugen
  • Universell einsetzbar als verlorene Schalung in Bodenplatten, Decken und Wänden
  • Besserer Verbund zwischen mehreren Betonierabschnitten durch spezielle Struktur
  • Formstabil auch im eingebauten Zustand
  • Geringerer Betonierdruck im Vergleich zu geschlossenen Schalungen

*DIN EN 10051 / DIN EN 10088-2 / DAfStb-Richtlinie (WU-Richtlinie) 10.2(2) bis (6)
**DIN EN 10131 (Maßnorm/Vormaterial) / DIN EN 10130 Technische Lieferbedingungen vom Vormaterial
Weitere Abmessungen, Güten und Aufmachungen auf Anfrage
Produkte können von Abbildungen abweichen

SEBflex® Streckmetall Flachgerippt

Artikel-Nr.

Auführung /

Stärke

AbmessungenVerpackung
L x HRippenhöhe
8SFLverzinkt

0,25 mm

250 x 60 cm = 1,5m²4 mm1 Pack 20 Tafeln = 30m²
1 Palette 30 Pack = 900m²

*DIN EN 10051 / DIN EN 10088-2 / DAfStb-Richtlinie (WU-Richtlinie) 10.2(2) bis (6)
**DIN EN 10131 (Maßnorm/Vormaterial) / DIN EN 10130 Technische Lieferbedingungen vom Vormaterial
Weitere Abmessungen, Güten und Aufmachungen auf Anfrage
Produkte können von Abbildungen abweichen

SEBflex® Streckmetall Mittelgerippt

Artikel-Nr.

Auführung /

Stärke

AbmessungenVerpackung
L x HRippenhöhe
8SM3verzinkt /

0,30 mm

250 x 60 cm = 1,5m²10 mm1 Pack 20 Tafeln = 30m²
1 Palette 30 Pack = 900m²

*DIN EN 10051 / DIN EN 10088-2 / DAfStb-Richtlinie (WU-Richtlinie) 10.2(2) bis (6)
**DIN EN 10131 (Maßnorm/Vormaterial) / DIN EN 10130 Technische Lieferbedingungen vom Vormaterial
Weitere Abmessungen, Güten und Aufmachungen auf Anfrage
Produkte können von Abbildungen abweichen

SEBflex® Streckmetall Hochgerippt

Artikel-Nr.

Auführung /

Stärke

AbmessungenVerpackung
L x HRippenhöhe
8SHY3verzinkt /

0,30 mm

200 x 45 cm21 mm1 Palette 200 Stück 180 m²
8SHY4verzinkt /

0,40 mm

200 x 45 cm21 mm1 Palette 100 Stück 90 m²
8SHY5verzinkt /

0,50 mm

200 x 45 cm21 mm1 Palette 100 Stück 90 m²

*DIN EN 10051 / DIN EN 10088-2 / DAfStb-Richtlinie (WU-Richtlinie) 10.2(2) bis (6)
**DIN EN 10131 (Maßnorm/Vormaterial) / DIN EN 10130 Technische Lieferbedingungen vom Vormaterial
Weitere Abmessungen, Güten und Aufmachungen auf Anfrage
Produkte können von Abbildungen abweichen

Fugenbleche Stahl

Qualitäts-Fugenbleche aus schwarzem, blankem und verzinktem Stahlblech. Genormt nach DIN* und WU-Richtlinie*.

Standardabmessungen von Blechen zum Einsatz in Industrie, im Metall- und Bauhandwerk zugelassen.

Überzeugende Vorteile:

  • Qualitätsprodukt, Vormaterial nach DIN **
  • vielseitig einsetzbar
  • wasserdicht nach WU Richtlinie*
  • Sonderabmessungen für Tunnel- und Ingenieurbauwerke möglich
  • hohe Stabilität im Vergleich zu PVC-,  Elastomerfugenband

Stahlfugenbleche blank (schwarz)

Stahlfugenbleche verzinkt

Stahlfugenbleche Edelstahl

SEBflex® Bentonit-Quellband und Zubehör

Das MPA geprüfte SEBflex® Bentonit-Quellband aus Natriumbentonit, zur Abdichtung von Arbeitsfugen in WU-Bauwerken. Sehr gut für Wasserwechselzonen geeignet. Die einfache und schnelle Befestigung mit SEBflex® Montagekleber, SEBflex® Befestigungsgitter und/oder SEBflex® Befestigungsnagel sorgt für eine zuverlässige Abdichtung bis 2 bar, gegen drückendes Wasser.

Artikel-Nr.BezeichnungAbmessungenVerpackungseinheit
8QB2025SEBflex® Bentonit-QuellbandØ 20 x 25 mmKarton á 4 Rollen,
Rollenlänge 5 m
8QFBGSEBflex® BefestigungsgitterLänge: 100 cmBund á 20 Stück
8QFBNSEBflex® BefestigungsnagelLänge: 40 mmKarton á 300 Stück
8QFDKLSEBflex® Montagekleber
Fugendichtstoff aus Bentonitbasis
Kartusche 310 ml reicht
für ca. 8-10 m
Karton á 18 Kartuschen
8QFDKLbSEBflex® Montagekleber
für Bentonit- u. EPDM Quellbänder
Kartusche 310 ml reicht
für ca. 8-10 m
Karton á 18 Kartuschen

Weitere Abmessungen, Güten und Aufmachungen auf Anfrage
Produkte können von Abbildungen abweichen

SEBflex® Dynamic Seal

Der moderne Schalungsbau sucht immer nach innovativen Lösungen zur Abdichtung von Spannstellen.
Unsere Lösung: SEBflex® Dynamic Seal
Neuartiges Hightech-Material zur WU-tauglichen Abdichtung von Ankerstäben und Rohrspreizen innen sowie außen.
Individuell anwendbar für Faserbetonrohre, Fudamenterder und Rohrspreizen aus Kunststoff.

Diese innovative Technologie ist einfach einsetzbar, 100% wasserdicht und MPA geprüft!

SEBflex® Dynamic Seal Plug

Der SEBflex® Dynamic Seal Plug (DSP) ist eine revolutionäre, patentierte Lösung zur Abdichtung
von Rohrspreizen aus Faserbeton oder Kunststoff (mit verschiedenen Durchmessern). Die
Kappe des Plugs besteht aus einem speziellen Hightech-Material, welches bei Kontakt mit
Wasser anschwillt. Dies verhindert das Eindringen von Wasser in den Schalungsabstandhalter.
Des Weiteren besteht der DSP aus einem soliden Kern, welcher als mechanischer Anker
fungiert und dem DSP ermöglicht Wasserdruck von bis zu 6 Bar standzuhalten.

Lochgrößen: 21,5 – 22.2mm

SEBflex® Dynamic Seal Ring

Dynamic Seal Ring für einfache Ansprüche im Bereich Bauwerksabdichtung.

Rohr ø 24 – 32mm

SEBflex® Dynamic Seal Donut

Der hydrophile Dynamic Sealing Donut (DSD) besteht aus synthetischem, selbstschwellendem Hightech
Gummi, welches das Eindringen von Feuchtigkeit vollständig verhindert. Dadurch bietet der SEBflex®
DSD die perfekte Lösung für Rohrspreizen mit umgebenem Beton. Er verhindert das Eindringen
von Wasser durch die Risse des Betons um die Rohrspreize herum.

Geregelte Wassersperre nach DBV-Merkblatt verhindert Undichtigkeiten.

Rohr  ø 10-16mm , 24-30mm, 31-42 mm

SEBflex® Dynamic Seal Zip Ring

Der Dynamic Seal Zip Ring ist die perfekte Problemlösung zum Abdichten
von Ankerstäben, die im Beton verbleiben.
Kein Schweißen, einfache manuelle Platzierung durch Zip Technologie.
Aufklappen, zuklappen, Zip … fertig!

Bewehrungsstahl ø 15 mm

SEBflex® Mauerkragen

Der MPA-geprüfte SEBflex® Mauerkragen ist mit zwei Edelstahlspannbändern ausgestattet. Dieser verhindert durch den breiten Kragen den Wasserdurchfluss, bei einbetonierten Rohrdurchführungen und Blitzschutzdrähten/-bändern. Somit kann keine Feuchtigkeit, entlang der Rohrleitung / des Drahtes/Bandes, in das Bauwerk eindringen.

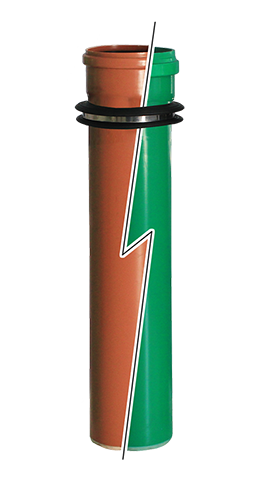

SEBflex® Rohrdurchführungen

Schuhmacher SEBflex®  Rohrdurchführungen aus KG und KG 2000 für drückendes und nichtdrückendes Wasser zum Einbau in dauerhaft wasserundurchlässigen Bauwerken.
Schuhmacher SEBflex®  Rohrdurchführungen sind in allen Nennweiten, Bauformen und für alle Wandstärken lieferbar. Die vollflächig aufgebrachte,  zementgebundene  Spezialbeschichtung  erzielt  nachweislich einen innigen Verbund mit dem Beton.
SEBflex®  Rohrdurchführungen werden an der Schalung mittels Montagehilfe schnell und sicher befestigt.

Überzeugende Vorteile KG:

  • geprüft bis 5 bar (Prüfbericht N°. 2010-010), Prüfbericht kann angefordert werden
  • besserer Betonverbund durch Spezialbeschichtung
  • doppelte Sicherheit durch Spezialbeschichtung und Dichtprofil
  • spezielle Dichtprofil-Geometrie
  • für die Montage ist kein Spezialwerkzeug erforderlich
  • Sondermaße und verschiedene Rohrwerkstoffe lieferbar

Überzeugende Vorteile KG 2000:

  • Polypropylen (PP)
  • glattwandig
  • verlegefreundlich
  • hohe Abriebfestigkeit
  • hohe Schlagzähigkeit
  • haltbar

Bodendurchführungen

Wanddurchführungen

SEBflex® Rohrdurchführungen Zubehör

Dichteinsätze

Bodenabläufe

Bodenabläufe und Zubehör

Abläufe und Zubehör

Pumpensümpfe und Zubehör
